LisaCAD, outil d’extraction de métadonnées de numérisations 3D

Au vu de la très grande qualité des scans obtenus de l’Hôtel de Ville de Bruxelles mais de la difficulté d’exploitation optimale de ceux-ci (plus de 1.5 milliards de points i.e. mesures 3D avec une précision inférieure au cm), des outils logiciels sont nécessaires pour permettre, entre autre, la réalisation de plans précis et récents de l’Hôtel de Ville. Un logiciel, baptisé LisaCAD, a été développé sous licence libre (GPL Affero), ce qui nous permet de l’utiliser pour des projets de recherche, des numérisations 3D et éventuellement de l’enseignement. Le logiciel permet, entre autre, d’extraire des plans de projection sous forme d’image à un niveau de détail de 1 pixel par cm. Les figures ci-dessous montrent des exemples d’images ainsi obtenues.

Elévation de la façade gauche (Rue Charles Buls) en couleur montrant une vue quasi impossible à obtenir avec un appareil photo du fait de l’étroitesse de la rue

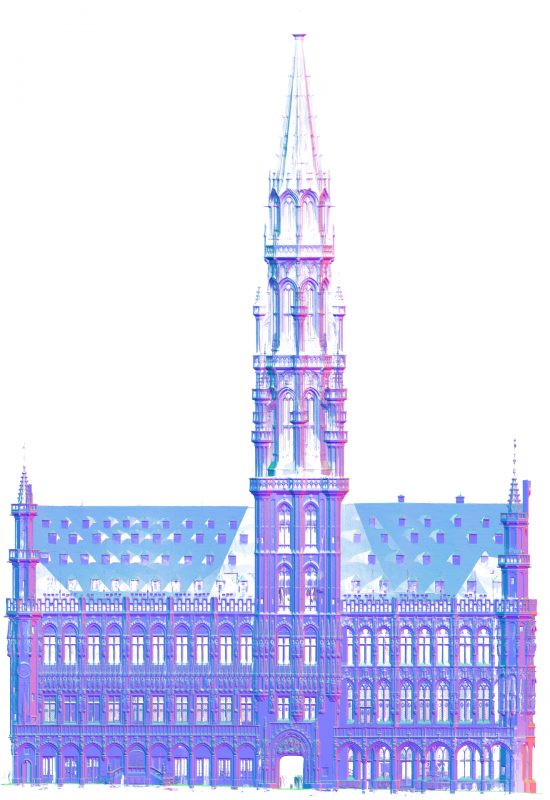

Projection en élévation de la façade principale dont les couleurs correspondent aux normales permettant ainsi de mettre l’accent sur les reliefs et bordures.
